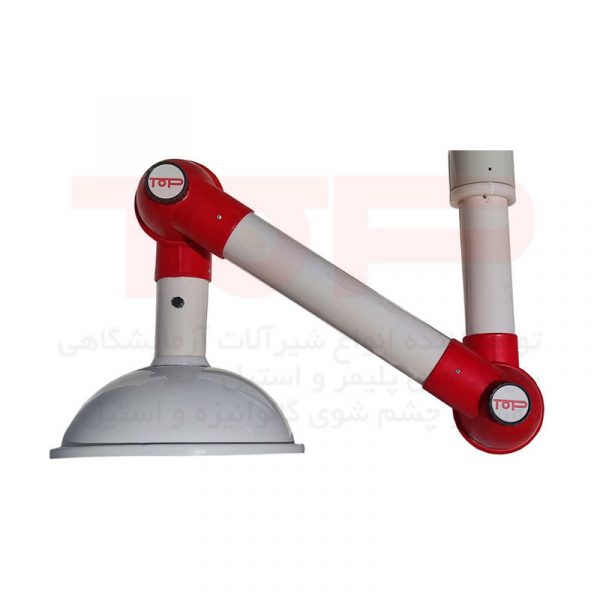

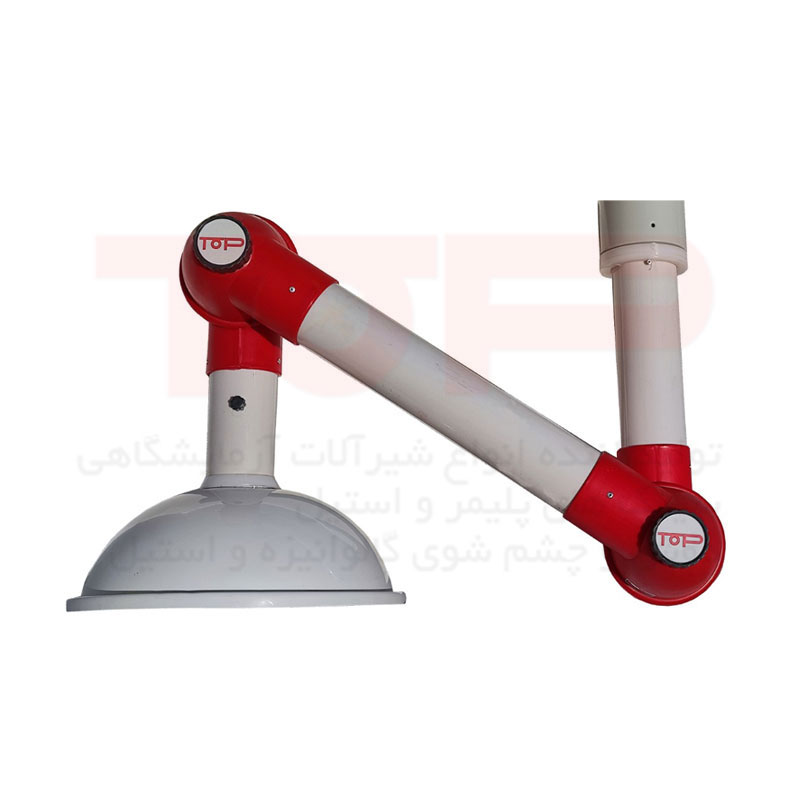

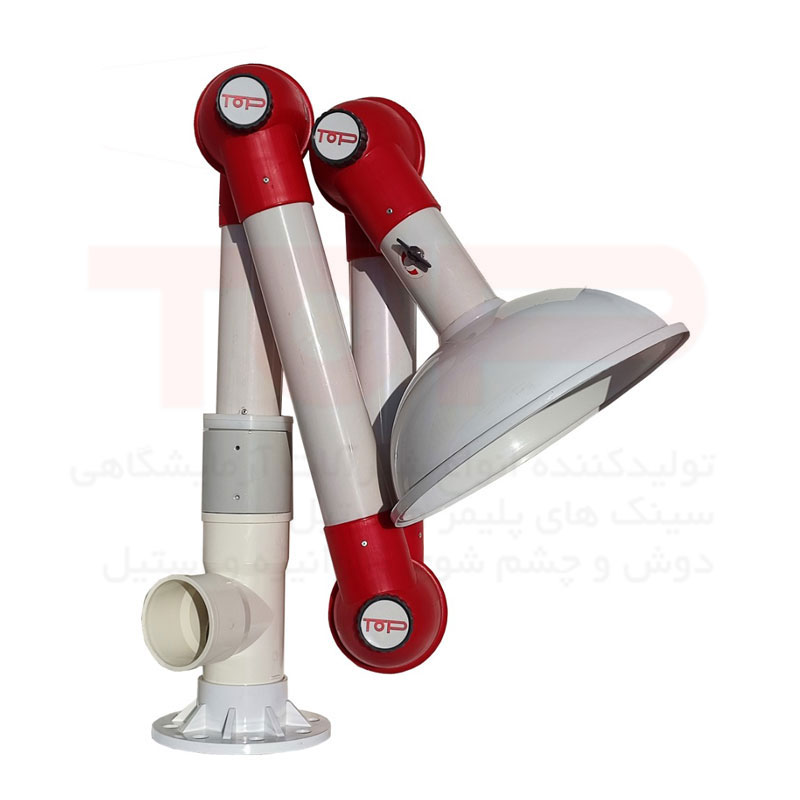

راهنمای فنی هود بازویی آزمایشگاهی تولیدی تاپ (TOP)
هود بازویی یا هود مفصلی، وسیله مکش موضعی برای جمع‌آوری بخارات و آلاینده‌ها در نزدیکی محل تولید آن‌ها است. این محصول به سیستم کانال‌کشی و فن متناسب با شرایط محل متصل می‌شود و جایگزین همه تجهیزات حفاظت و تهویه تخصصی آزمایشگاه نیست.
مشخصات ابعادی قطعات هود بازویی TOP
اندازه‌های جدول زیر بر اساس برگه مونتاژ ارائه‌شده از محصول کارخانه است. طول هر لوله مربوط به همان قطعه است و نباید با طول دسترسی نهایی مجموعه اشتباه گرفته شود.
| قطعه | ابعاد و ویژگی |
|---|---|
| کاسه مکش | قطر دهانه ۳۷۵ میلی‌متر؛ ارتفاع ۱۲۰ میلی‌متر |
| لوله دمپردار | قطر ۷۵ میلی‌متر؛ طول ۳۳ سانتی‌متر |
| لوله افقی | قطر ۷۵ میلی‌متر؛ طول ۴۰ سانتی‌متر |
| لوله میانی بزرگ | قطر ۷۵ میلی‌متر؛ طول ۵۷ سانتی‌متر |
| لوله بالایی | قطر ۷۵ میلی‌متر؛ طول ۳۷ سانتی‌متر |
| بوشن چرخشی زیر سه‌راهی بالایی | چرخش ۳۶۰ درجه |
| سه‌راهی و فلنج نصب | قطر سه‌راهی ۹۰ میلی‌متر؛ ارتفاع ۳۳ سانتی‌متر |
جنس لوله‌ها و اتصالات: پلی‌پروپیلن (PP)، مطابق تأیید تولیدی تاپ. سازگاری شیمیایی و شرایط دمایی باید برای ماده و کاربرد مشخص بررسی شود.

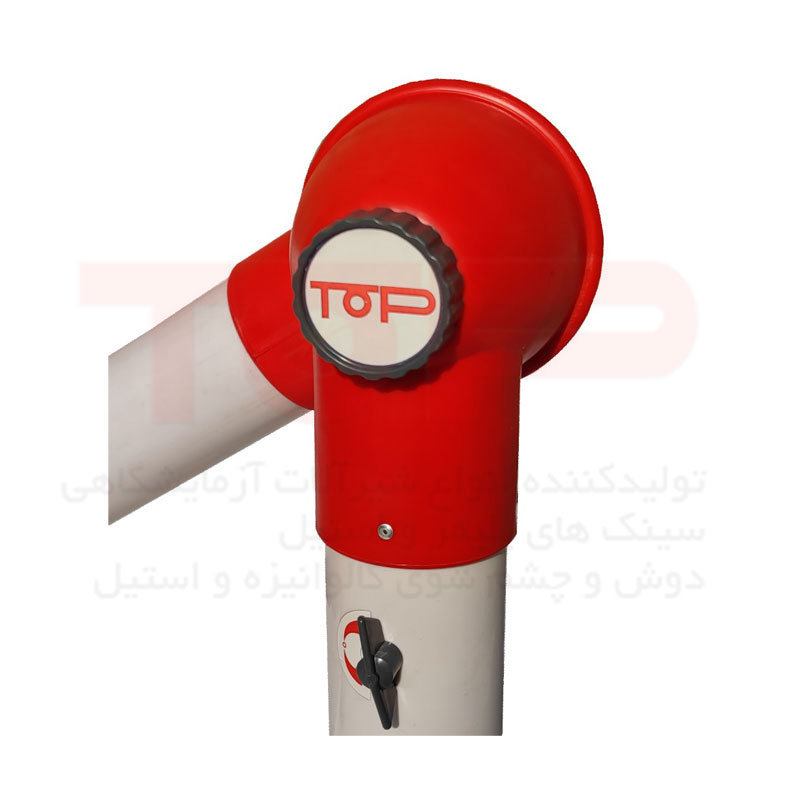

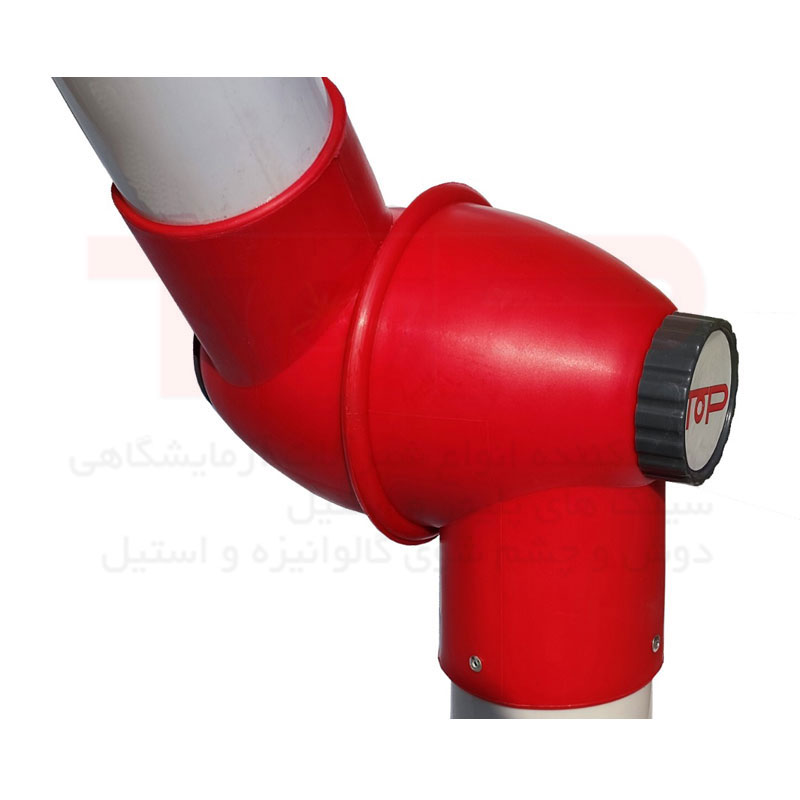

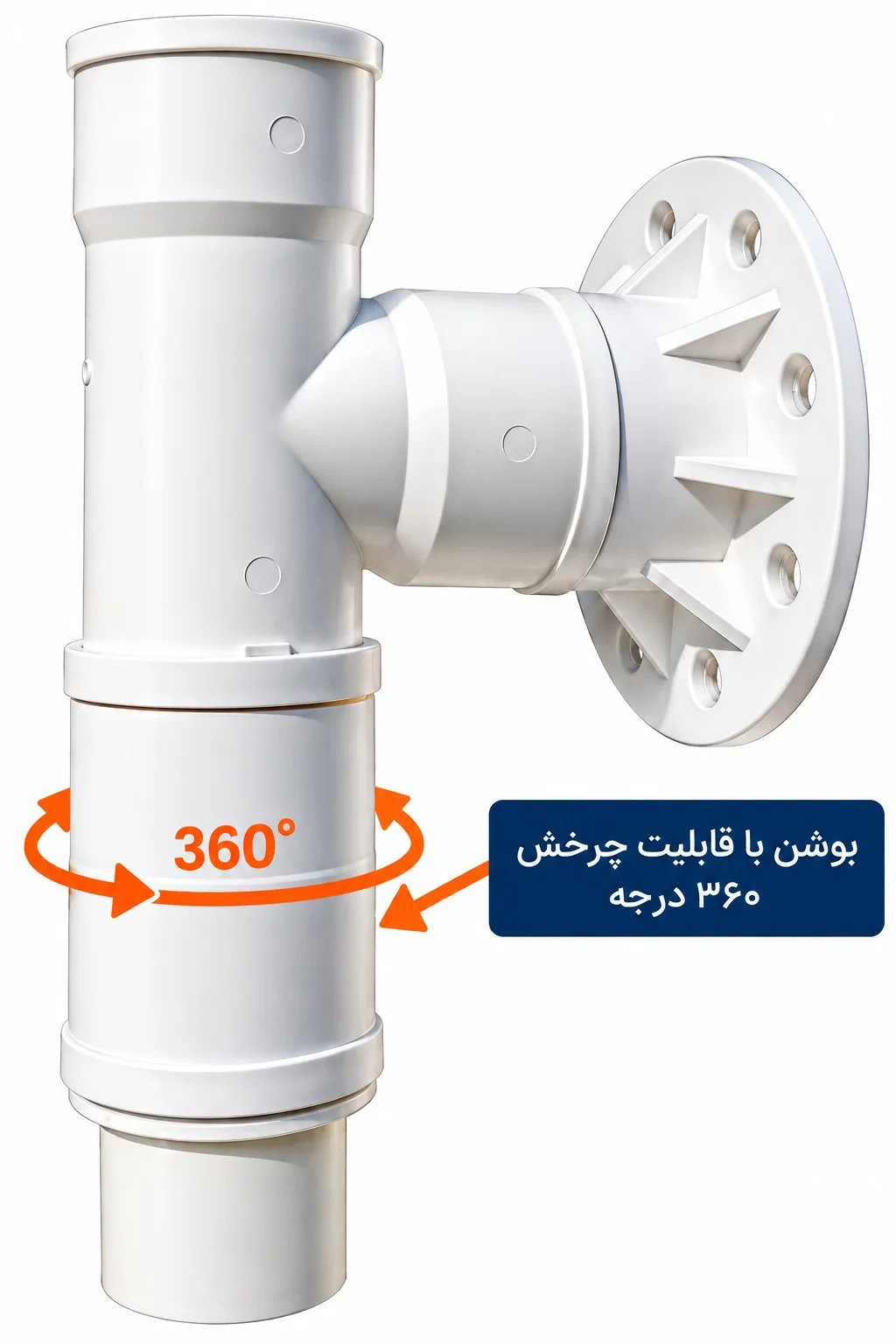

بوشن چرخشی ۳۶۰ درجه
بوشن چرخشی در بخش زیر سه‌راهی بالایی قرار دارد و امکان چرخش ۳۶۰ درجه را برای تنظیم جهت مجموعه فراهم می‌کند. این قابلیت مربوط به بوشن است و به معنای چرخش نامحدود همه مفصل‌ها نیست.
نحوه نصب دیواری و سقفی

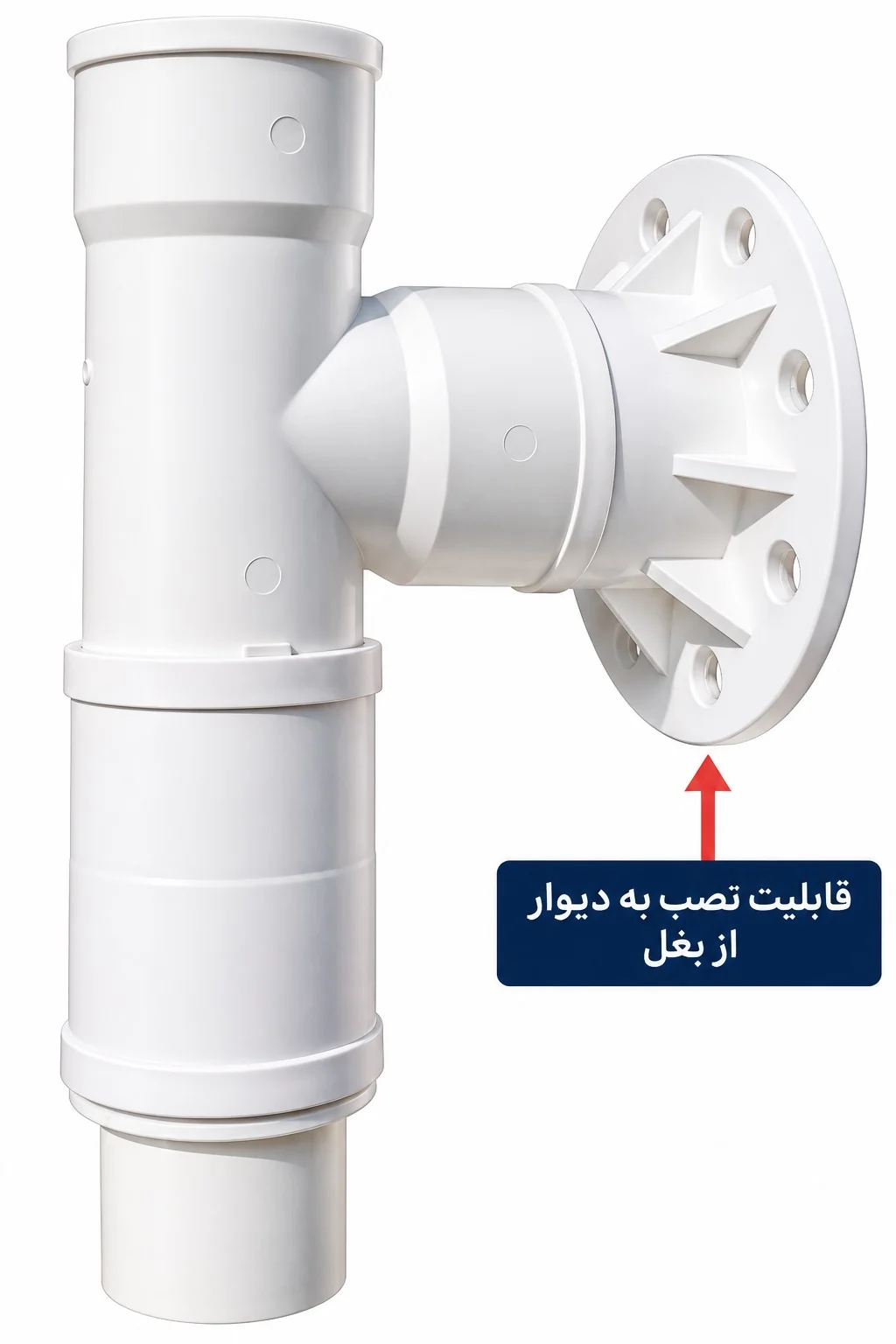

فلنج نصب دیواری
در آرایش نصب دیواری، فلنج به سطح مناسب دیوار مهار می‌شود. نوع پیچ و انکر، استحکام سطح و مسیر کانال مکش باید متناسب با شرایط واقعی پروژه انتخاب شود.

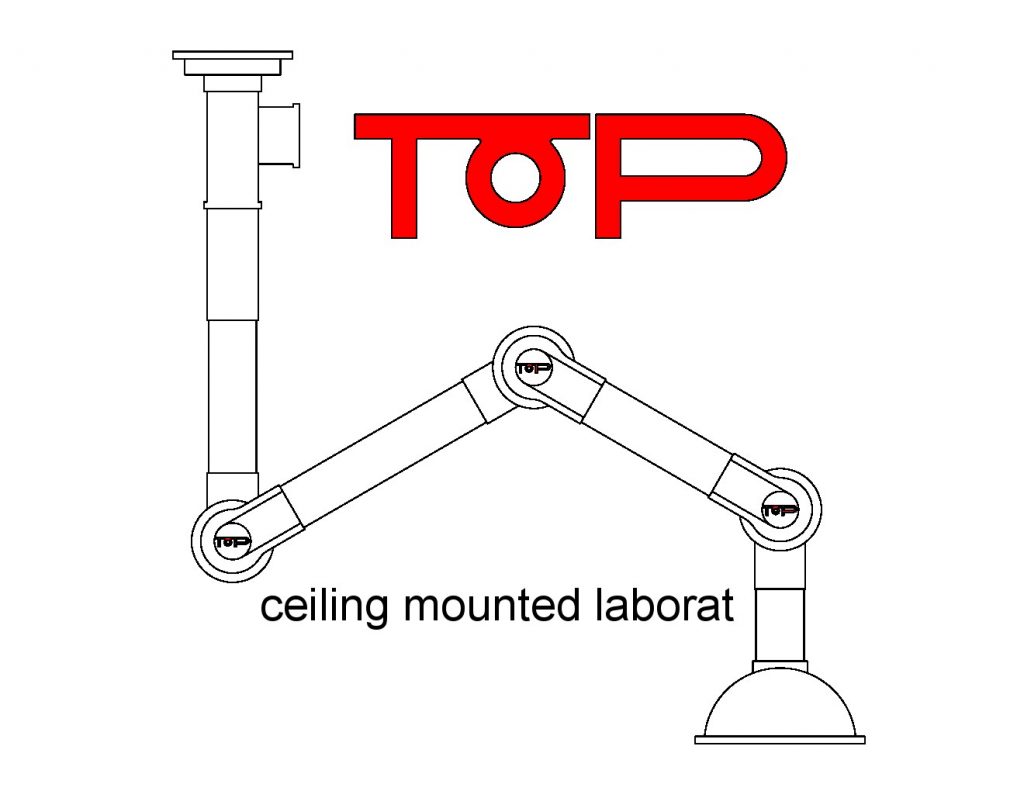

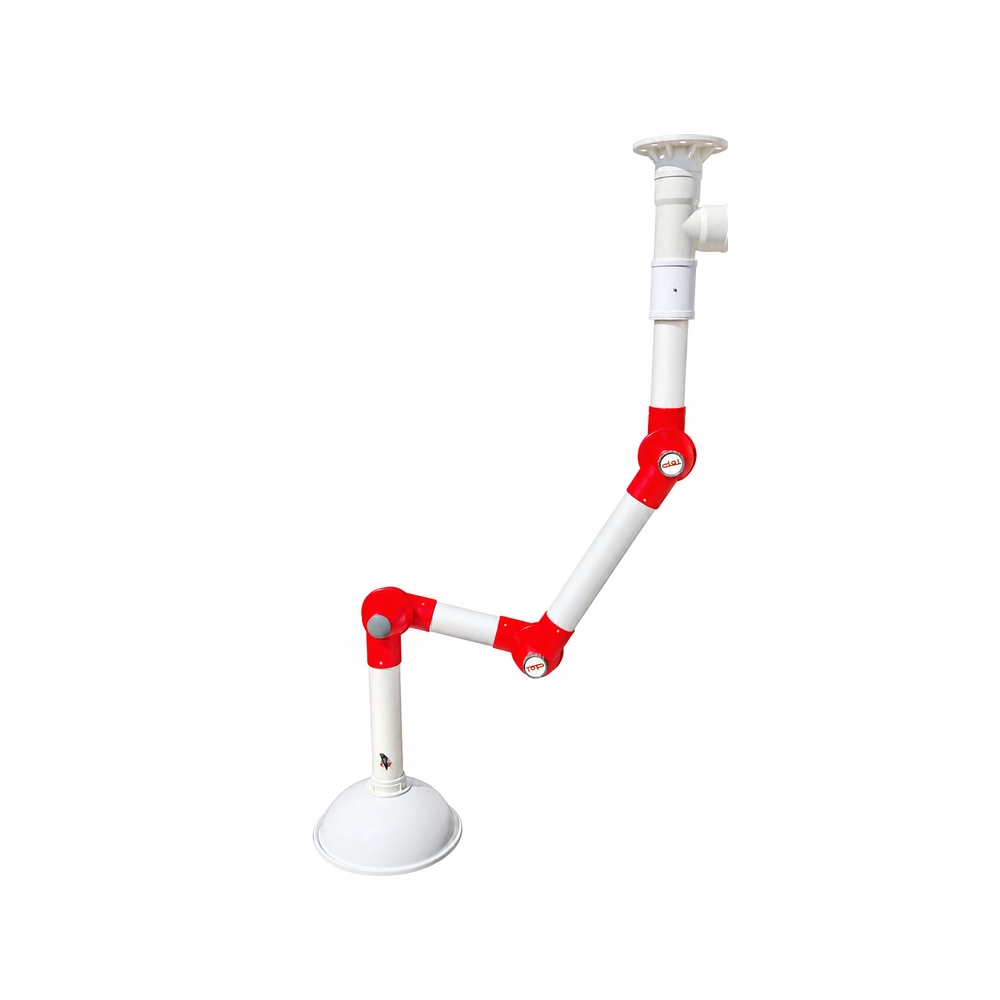

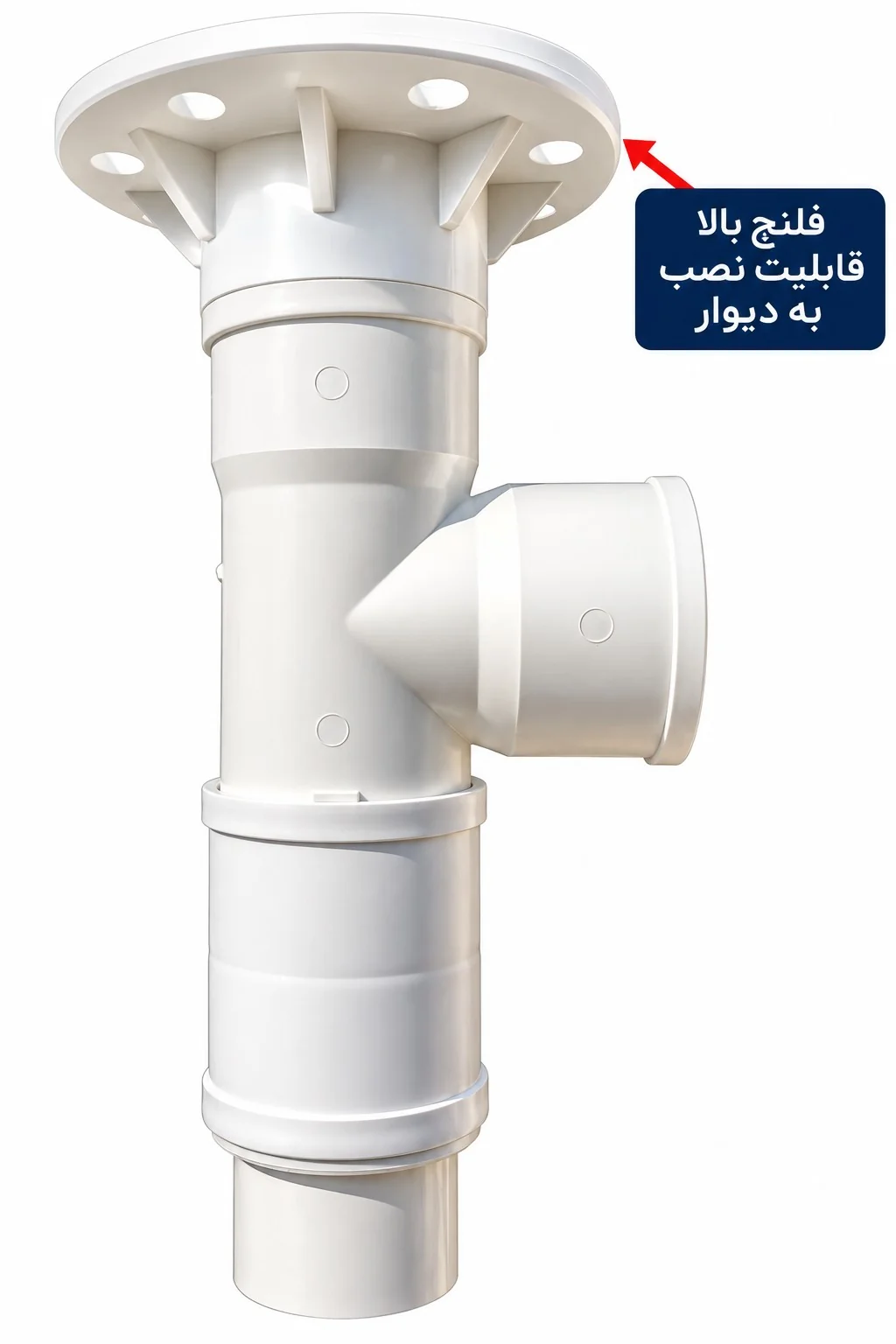

فلنج بالایی و نصب سقفی
در آرایش سقفی، فلنج بالایی در محل مناسب سقف مهار می‌شود. محل قرارگیری کانال، تکیه‌گاه و دسترسی بازو باید پیش از نصب بررسی شود.
با توجه به آرایش نصب، جهت مسیر اتصال به کانال می‌تواند متفاوت باشد؛ برای اجرای نهایی، نقشه محل و اجزای واقعی محصول ملاک است.
انتخاب مدل و ارتفاع نصب

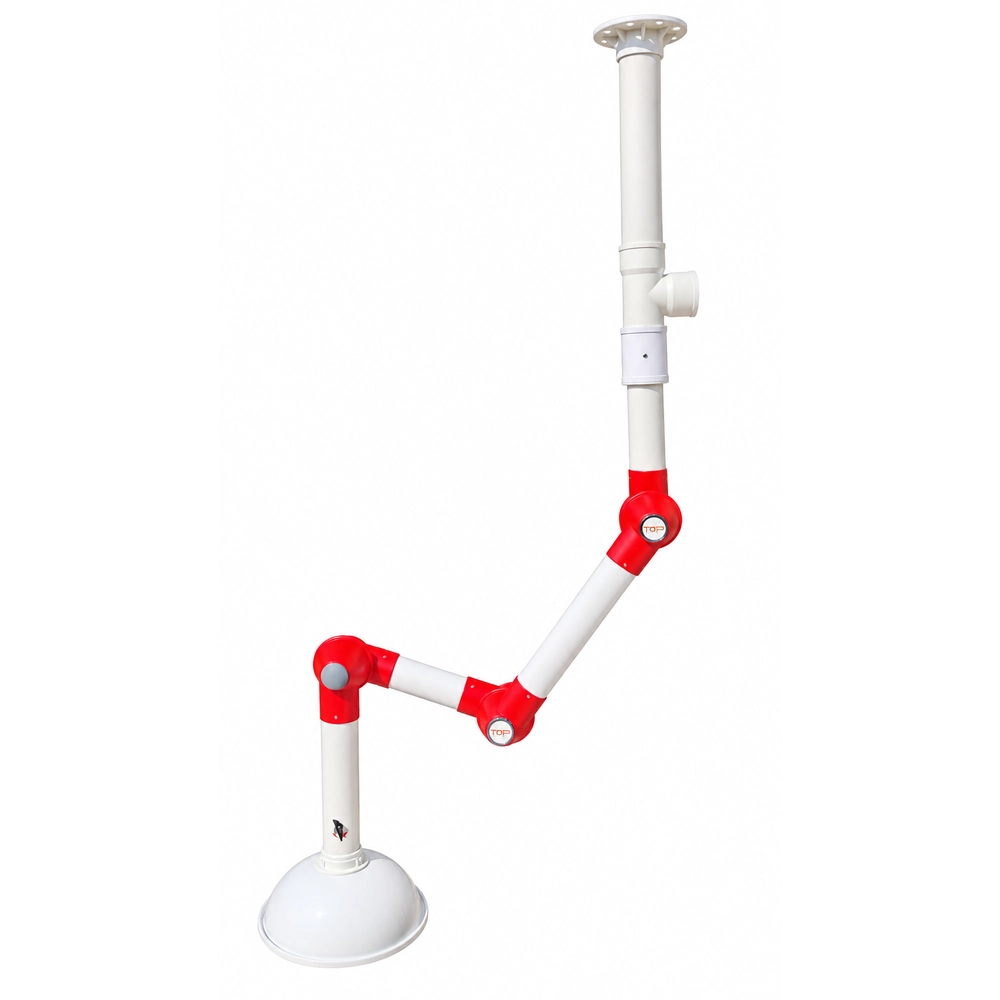

هود بازویی تاپ در تصاویر محصول با آرایش‌های فلنج دیواری، فلنج سقفی و لوله افزایش ارتفاع معرفی شده است. انتخاب آرایش به محل میز، ارتفاع سقف، دسترسی به نقطه مکش و مسیر کانال بستگی دارد. طول دسترسی واقعی از جمع ساده طول لوله‌ها به دست نمی‌آید و به زاویه مفصل‌ها وابسته است.
نکات عملکرد و انتخاب فن
برای مکش مؤثر، دهانه کاسه باید در فاصله مناسب از منبع آلودگی قرار گیرد. دبی موردنیاز و انتخاب فن باید بر اساس نوع آلاینده، فاصله مکش، قطر و طول کانال، تعداد زانوها و افت فشار مسیر تعیین شود. بدون محاسبه یا آزمون، ظرفیت مکش یا راندمان مشخصی برای این محصول اعلام نمی‌شود.

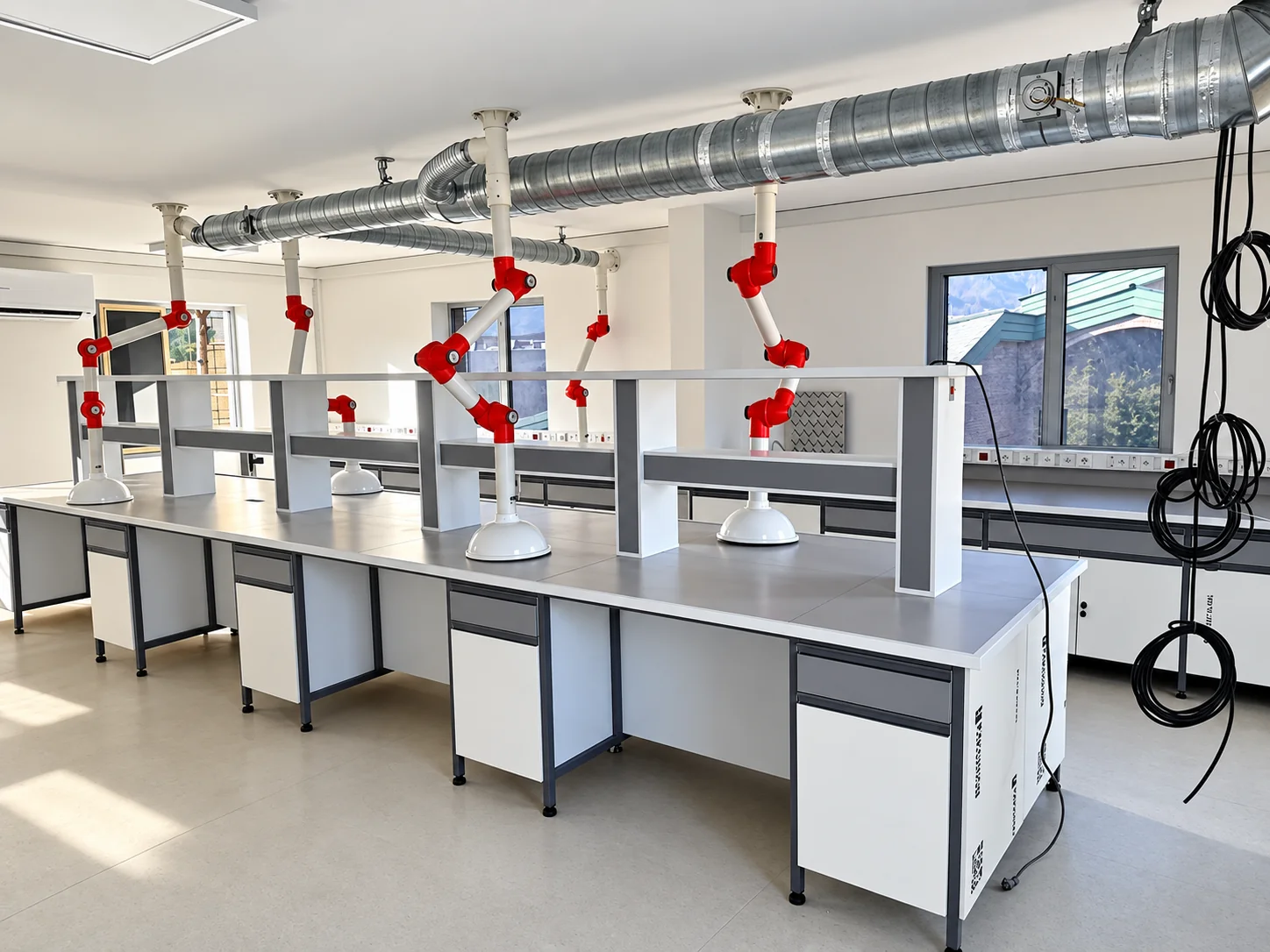

نمونه نصب واقعی در پروژه آزمایشگاهی
هودهای بازویی تولیدی تاپ در پروژه‌ای با سکوبندی آزمایشگاهی و کانال‌کشی مکش استفاده شده‌اند. طراحی و اجرای سکوبندی آزمایشگاهی و نصب هودها توسط شرکت تکنو خاورمیانه انجام شده است؛ تولیدی تاپ تنها تولیدکننده و تأمین‌کننده هودهای بازویی بوده است.
مشاهده سه تصویر و جزئیات پروژه تکنو خاورمیانه
پیش از سفارش هود بازویی چه اطلاعاتی لازم است؟
نوع نصب (دیواری یا سقفی)، موقعیت میز و منبع آلودگی، ارتفاع محل، مسیر و قطر کانال، نوع آلاینده و مشخصات فن موجود را مشخص کنید تا انتخاب و نصب دقیق‌تر انجام شود.
سؤالات متداول
آیا بوشن هود بازویی ۳۶۰ درجه می‌چرخد؟
بله؛ طبق برگه مونتاژ محصول، بوشن چرخشی زیر سه‌راهی بالایی قابلیت چرخش ۳۶۰ درجه دارد.
آیا هود بازویی روی سقف و دیوار نصب می‌شود؟
بله؛ با آرایش اتصال متناسب با محل نصب و رعایت الزامات مهار و کانال‌کشی.
جنس لوله‌ها و اتصالات چیست؟
پلی‌پروپیلن (PP) است.
آیا طول لوله میانی بزرگ ۳۷ سانتی‌متر است؟
خیر؛ طول قطعه لوله میانی بزرگ طبق برگه مونتاژ کارخانه ۵۷ سانتی‌متر است. طول لوله بالایی ۳۷ سانتی‌متر است.
خرید و استعلام قیمت هود بازویی آزمایشگاهی
برای دریافت قیمت هود بازویی یا هود مفصلی TOP، نوع نصب دیواری یا سقفی، تعداد، موقعیت میز و مسیر اتصال به کانال را اعلام کنید. نوع فلنج، لوله افزایش ارتفاع و سایر اقلام سفارش باید در پیش‌فاکتور مشخص شوند؛ درباره وجود فن و اجزای کانال‌کشی نیز پیش از مقایسه قیمت سؤال کنید.
آیا برای هود مفصلی صفحه محصول جداگانه‌ای وجود دارد؟
در نام‌گذاری این محصول، هود بازویی و هود مفصلی به همین مجموعه اشاره می‌کنند. ابعاد قطعات و آرایش نصب را در همین صفحه بررسی کنید و برای تأیید قیمت به‌روز و اقلام همراه با فروش تولیدی تاپ تماس بگیرید.
برای آشنایی با خانواده‌های دیگر به دسته هودهای آزمایشگاهی و برای کاربرد واقعی این محصول به نمونه نصب هود بازویی در پروژه تکنو خاورمیانه مراجعه کنید.
